Regulator tekanan tipe pegas FRS dengan pegas setpoint yang dapat disesuaikan. Terdapat saluran internal untuk tekanan keluaran regulator. Tersedia opsi sambungan pulsa eksternal, yang dapat digunakan untuk mengendalikan tekanan keluaran regulator.

Deskripsi teknis

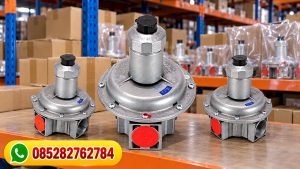

Regulator tekanan DUNGS, tipe
FRS, dilengkapi dengan pegas setpoint yang dapat disesuaikan.
Regulator tekanan ini memenuhi standar
EN 88-1 dan DIN 3380:
– Tekanan masuk hingga 500 mbar (50 kPa)
– Laju aliran tinggi
– Pengaturan tekanan keluaran yang kokoh, presisi, dan sensitif
– Diafragma kompensasi tekanan masuk
– Diafragma pengaman

– Saluran impuls internal untuk tekanan keluaran sebagai standar; tersedia opsi sambungan impuls eksternal di kedua sisi
– Sambungan ulir Rp 3/8 hingga Rp 2
– Sambungan flensa DN 40 hingga DN 150Dicetak di Jerman • Edisi 01.18 • No. 214 743
Aplikasi
Regulator tekanan gas untuk pembakar gas dan peralatan gas. Perangkat ini tidak mengandung logam non-ferro dan cocok untuk gas dengan kandungan H2S kering maksimum 0,1% vol. Cocok untuk gas dari kelompok 1, 2, 3, serta media gas netral lainnya.

Spesifikasi
Diameter nominal
Ulir pipa sesuai ISO 7/1
Flensa
Tekanan operasi maksimum
Regulator tekanan
Rentang tekanan masuk
Rentang tekanan keluar
Material komponen yang dilalui gas
Suhu lingkungan
Posisi pemasangan
Sambungan gas ukur/gas penyalaan
Sambungan impuls Pipa ventilasi DN 40 50 65 80 100 125 150 Rp 3/8 1/2 3/4 1 1 1/2 2 2 1/2
Flensa sambungan (PN 16) sesuai DIN EN 1092-1
Hingga 500 mbar (50 kPa)
Regulator tekanan sesuai EN 88-1, Kelas A, Grup 2, DIN 3380, RG 10 + 5 mbar atau p2 + 2,5 mbar hingga 500 mbar 2,5 mbar hingga 200 mbar, bergantung pada pegas setpoint yang dapat disesuaikan Rumah (housing): aluminium, baja Seal dan diafragma: NBR -15 °C hingga + 70 °C
Kubah regulator dapat dipasang dari posisi tegak vertikal hingga mendatar horizontal G 1/4 ISO 228 pada kedua sisi di bagian saluran masuk
Internal di bagian saluran keluar,
Opsional: eksternal pada rumah (housing) di kedua sisi Pipa ventilasi hanya diperlukan dalam kasus khusus. Diafragma pengaman telah terpasang.
Sambungan: G 1/4 ISO 228 untuk ukuran hingga Rp 1; untuk ukuran mulai dari Rp 1 1/2 dan DN 40: G 1/2 ISO 228
