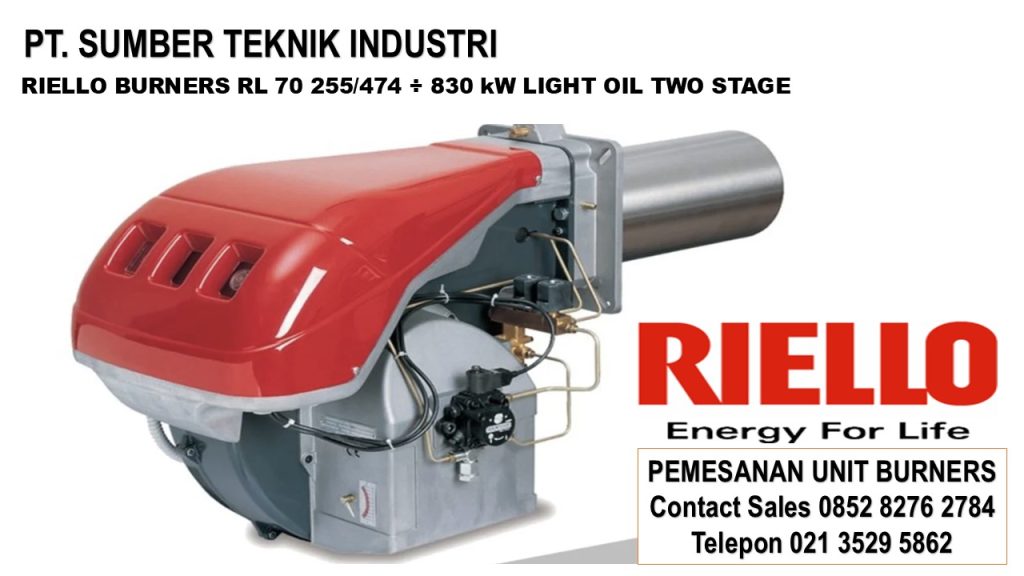

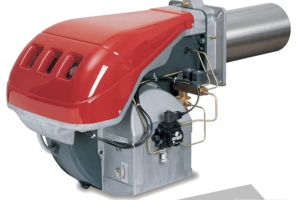

Seri burner RL 70 mencakup rentang daya pembakaran dari  70 255/474 ÷ 830 kW, dan telah dirancang untuk digunakan dalam boiler air panas suhu rendah atau menengah, boiler udara panas atau uap, boiler minyak diatermik. Pengoperasiannya “dua tahap”; burner dilengkapi dengan panel kontrol berbasis mikroprosesor, yang memberikan indikasi status burner dan penyebab kesalahan. Optimalisasi emisi suara dijamin olehdesain khusus sirkuit penghisap udara dan oleh material peredam suara yang terintegrasi. Kinerja kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik pada semua laju pembakaran. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang sederhana. Berbagai macam aksesori menjamin fleksibilitas kerja yang tinggi.

TECHNICAL DATA MODEL : RL70 TYPE : 660 T1

OUTPUT DELIVERY (1) 2nd stage : 474 – 830 kW , 408 – 714 Mcal/h , 40 – 70 kg/h
OUTPUT DELIVERY (1) 1st stage : 255 – 474 kW , 219 – 408 Mcal/h , 21.5 – 40 kg/h
FUEL : LIGHT OIL/SOLAR
Net calorific value : 11.8 kWh/kg, 10,2 (10.200 kcal/kg),
Density : 0.82 – 0.85 kg/dm
Viscosity at 20 °C mm2/s max 6 (1,5 °E – 6 cSt)
OPERATION – Intermittent (min. 1 stop in 24 hours).
Two-stage (high and low flame) and single-stage (all – nothing).
NOZZLES number 2
STANDARD APPLICATIONS Boilers: water, steam, diathermic oil
AMBIENT TEMPERATURE : °C 0 – 40
COMBUSTION AIR TEMPERATURE : °C max 60
PUMP delivery (at 20 bar) kg/h 107
pressure range bar : 10-20
fuel temperature : ° C max 60
ELECTRICAL PROTECTION : IP 44
NOISE LEVELS (2) : dBA 75,0
ELECTRICAL DATA
Motor IE1
POWER SUPPLY – V: 230 – 400 with neutral ~ +/- 10%, Hz: 50 – three-phase
ELECTRICAL MOTOR – rpm: 2800, kW: 1,1, V: 230/400, A: 4.7/2.7
IGNITION TRASFORMER – V1 – V2: 230 V – 2 x 5 kV, I1 – I2: 1.9 A – 30 mA
ELECTRICAL POWER CONSUMPTION – kW max: 2.0
Motor IE2
POWER SUPPLY – V: 230 – 400 with neutral ~ +/- 10%, Hz: 50 – three-phase
ELECTRICAL MOTOR – rpm: 2860, kW: 1,1, V: 230/400, A: 4.1/2.4
IGNITION TRASFORMER – V1 – V2: 230 V – 2 x 5 kV, I1 – I2: 1.9 A – 30 mA
ELECTRICAL POWER CONSUMPTION – kW max: 1.9
