Oli ditarik dari saluran masuk isap (S) melewati rangkaian roda gigi, tempat tekanannya ditingkatkan. Melalui piston dan pegas pada pengatur tekanan, tekanan dijaga agar tetap konstan sesuai nilai yang ditetapkan pada sekrup penyetel (P1). Pada sistem dua pipa, kelebihan oli dialirkan Kembali ke saluran keluar balik (R). Pada sistem satu pipa dengan saluran keluar balik (R) yang ditutup dan sekrup *by-pass* (A) yang dilepas, oli dikembalikan secara internal ke rangkaian roda gigi (lihat gambar). Saat pompa berhenti, tekanan akan turun dan gaya pegas pada pengatur tekanan akan menggerakkan piston hingga menutup rapat, sehingga aliran oli terhenti secara efektif.

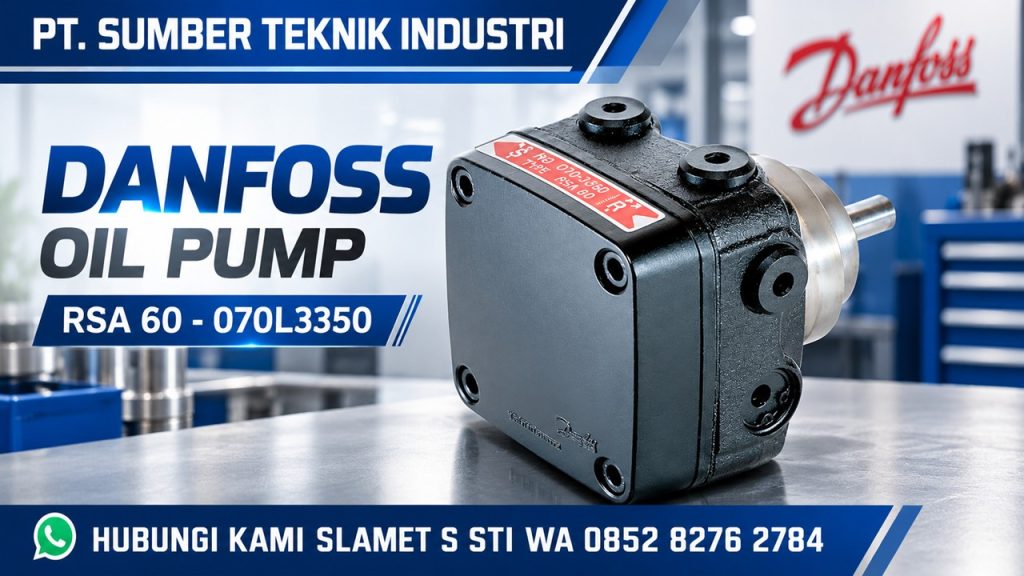

Technical data PUMP DANFOSS OIL PUMP TYPE RSA
Oil types Kerosene, standard fuel gas oil and bio fuels
Viscosity range (measured in suction inlet) 1.3 – 75 cSt. (mm²/s)
Filter area / mesh 75 cm² / 150 μm 170 cm² / 150 μm
Pressure range, stage 5.5-15 bar – 5.5-21 bar
Factory setting 7 ±1 bar – 10 ±1 bar
Max. pressure in suction inlet/return outlet 4 bar
Speed 2400-3450 – min-1 1400-3450 min-1
Max. starting torque 0.20 Nm 0.22 Nm 0.24 Nm 0.30 Nm 0.35 Nm
Ambient temperature –20 to +120 °C
Storage temperature –25 to +120 °C
Temperature of medium –10 to +120 °C
Neck / Flange EN 225

Pada sistem pipa tunggal dengan lubang saluran balik (R) yang ditutup dan sekrup *by-pass* (A) dilepas, proses pembuangan udara (*bleeding*) harus dilakukan melalui lubang pengukur tekanan (Pn). Pada sistem pipa tunggal dengan tangki yang terletak di bawah pompa, fungsi penutupan katup pengatur harus dinonaktifkan. Hal ini dilakukan dengan menghubungkan saluran nosel ke lubang pengukur tekanan (Pn) dan menutup lubang tekanan (P). Untuk aplikasi ini, katup pemutus (*cut-off valve*) harus dipasang pada saluran nosel.
Garansi
Danfoss tidak memberikan garansi apa pun untuk pompa yang digunakan di luar spesifikasi teknis yang tercantum atau digunakan dengan minyak yang mengandung partikel abrasif.
