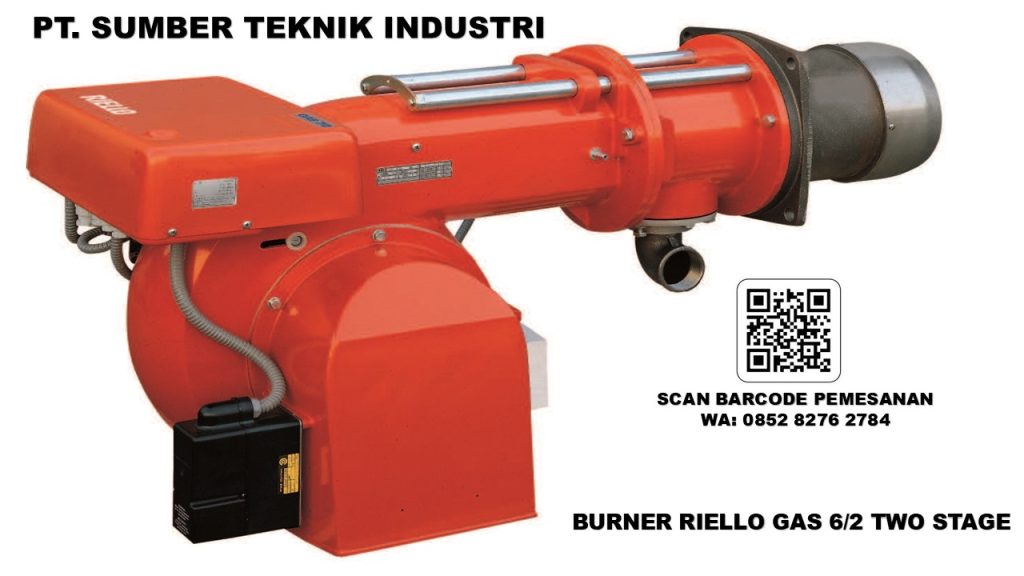

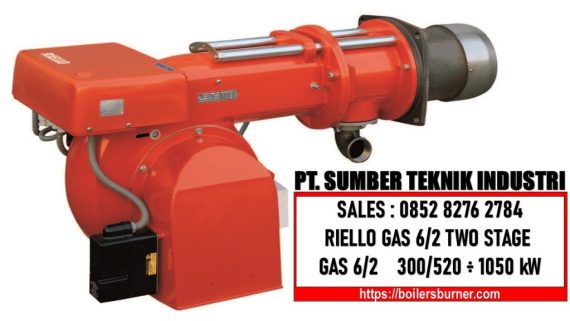

Seri pembakar GAS/2 mencakup rentang pembakaran dari 300 hingga 520 kW dan telah dirancang untuk digunakan dalam instalasi sipil berdimensi rata-rata, seperti area bangunan dan kelompok apartemen besar atau untuk digunakan dalam aplikasi industri seperti pabrik kecil atau sedang.

TECHNICAL DATA MODEL : GAS 6/2 TYPE : 524 T1

OUTPUT DELIVERY (1) 2nd stage : 520 – 1050 kW , 447 – 903 Mcal/h

OUTPUT DELIVERY (1) 1st stage : 300 – 520 kW , 258 – 447 Mcal/h

FUEL : ERDGAS : G20 – G25 ( LPG, CNG, LNG DLL )

Net calorific value : 10 kWh/Nm3, 8,6 Mcal/Nm3),

Density : 0,71 – 0,78 kg/Nm3

Maximum throughput : 105 – 122 Nm3/h

Pressure at maximum flow (2) : mbar 12,3 – 18,2

OPERATION – Intermittent (min. 1 stop in 24 hours)

Two stage (high and low flame) – single stage (all – nothing)

STANDARD USE Boilers : with water, steam, diathermic oil

ROOM TEMPERATURE : °C 0 – 40

COMBUSTION AIR TEMPERATURE : °C max 60

NOISE DEVELOPMENT (3)

sound pressure level dB(A) : 84

sound power dB(A) : 94

ELECTRICAL DATA

ELECTRICAL POWER SUPPLY : 1 PH 1N ~ 230V+/-10% 50 Hz

ELECTRICAL POWER SUPPLY : 3 PH – 3 ~ 230-400V+/-10% 50 Hz

ELECTRIC MOTOR rpm : 2900

W : 1500

V : 200-240/346-415

A : 7.1/4.1 (IE3)

MOTOR CAPACITOR : F 8 12.5 –

IGNITION TRANSFORMER : V1 – V2 : 230V – 1x8kV

I1-I2 : 1.8A – 30mA

ELECTRICAL POWER CONSUMPTION : W max 1700

ELECTRICAL PROTECTION : IP 4

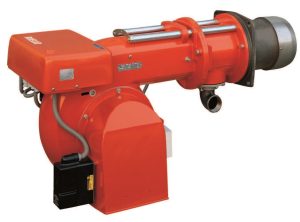

Pembakar gas monoblok dengan rancangan paksa, operasi dua tahap, terdiri dari:

– Sirkuit penghisapan udara

– Kipas dengan bilah melengkung ke depan

– Peredam udara untuk pengaturan udara

– Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:

– kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi

– elektroda pengapian

– cakram stabilitas nyala api

– Sakelar tekanan udara minimum

– Motor listrik satu fase atau tiga fase

– Kotak kontrol pengaman pembakar berbasis mikroprosesor, dengan fungsi diagnostik

– Jendela pemeriksaan nyala api

– Batang geser untuk pemasangan dan perawatan yang lebih mudah

– Filter perlindungan terhadap gangguan radio

– Tingkat perlindungan IP X0D (IP 40

Peralatan standar:

– 1 flens rangkaian gas

– 1 paking flens

– 1 layar isolasi

– 8 sekrup untuk memasang flens pembakar ke boiler

– Buku petunjuk untuk pemasangan, penggunaan, dan perawatan

– Katalog suku cadang.
