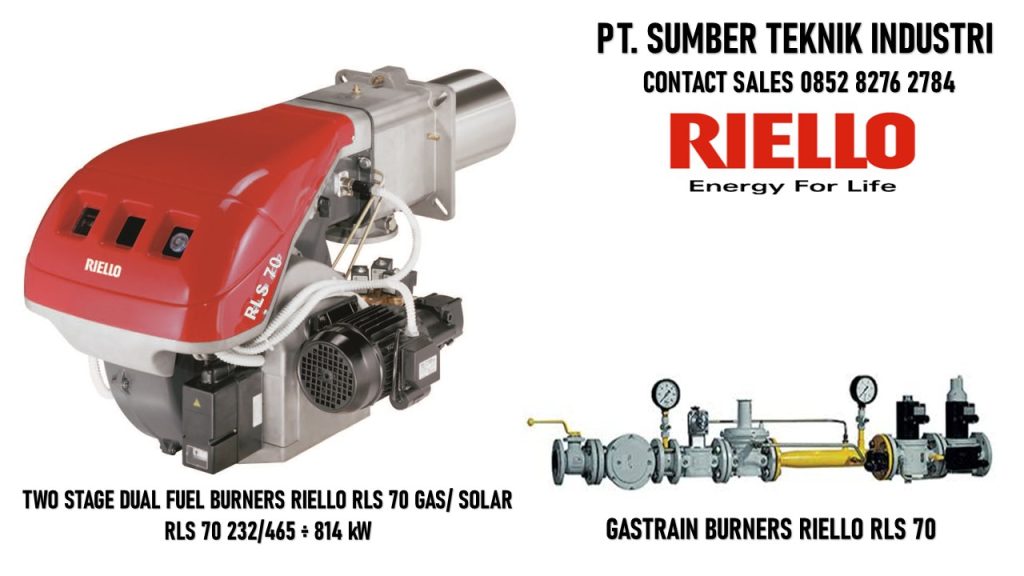

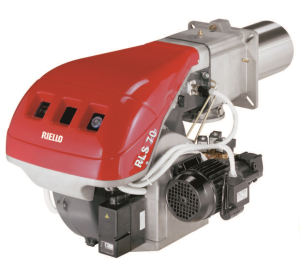

Seri pembakar RLS 70 mencakup rentang pembakaran dari 232/465 ÷ 814 kW dan telah dirancang untuk digunakan dalam boiler air panas suhu rendah atau menengah, generator udara panas atau uap, boiler minyak diatermik. Pengoperasiannya adalah “dua tahap”; pembakar dilengkapi dengan perangkat elektronik PANEL LED, yang menyediakan diagnostik status pembakar. Optimalisasi emisi suara dijamin dengan penggunaan kipas dengan bilah lengkung terbalik dan bahan peredam suara yang terintegrasi dalam sirkuit hisap udara. Kinerja kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik pada semua laju pembakaran. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang sederhana. Berbagai macam aksesori menjamin fleksibilitas kerja yang tinggi.

TECHNICAL DATA MODEL: RLS 70 TYPE: 684 T1

OUTPUT POWER DELIVERY (1) kW: 232/465 ÷ 814 / Kg/h: 19/39 ÷ 69
FUEL LIGHT OIL, viscosity at 20 °C: 6 mm2/s max (1,5 °E – 6 cSt)
NATURAL GAS: G20 (methane) – G21 – G22 – G23 – G25
GPL – G30 (propane) – G31 (butane)
Gas pressure at maximum delivery (2) gas: G20/G25/G31 mbar : 6.2/7.5/7.8 – 360
OPERATION – Intermittent (min. 1 stop in 24 hours)
Two-stage (high and low flame) and single-stage (all – nothing)
Pump Output at 12 bar Pressure range Fuel temperature kg/h: 220 , bar: 10 – 20, °c max: 60
NOZZLES number: 2
STANDARD APPLICATIONS Boilers: water, steam, diathermic oil
AMBIENT TEMPERATUR °C 0 – 40
COMBUSTION AIR TEMPERATURE °C max 60Noise levels (3) Sound pressure
Sound power 74 dBA 85 Weight (including packaging): kg 75 – 77(4)

Electrical data Main electrical supply: 3 ~ 230/400V +/-10% 50Hz
Auxiliary circuit electrical supply 1N ~ 230V 50Hz
Fan motor IE3 rpm : 2860
V : 230/400
W : 1100
A : 4.1 – 2.4

Pump motor rpm : 2730
V : 230/240
W : 550
A : 3.6 (2.4)
Pump motor capacitor µF 25
Description Related products
Ignition transformer V1 – V2 : 230 V – 2 x 5 kV
I1 – I2 : 1.9 A – 30 mA
Max. main electrical supply absorbed electric power
Light oil : W max 1330
Gas W : max 1330
Max. auxiliary electrical supply absorbed electric power
Light oil : W Max 1000
Gas : W Max 400
Protection level IP 44

Series : R
Fuel : S Natural gas
L Light oil
LS Light oil / Natural gas
N Heavy oil

Size Operation :

/1 One stage
/Two stage
/M Modulating
/E Electronic cam
/P Proportioning air/gas valve
/EV Electronic cam predisposed for variable speed (with inverter)

Emission :

Class 1 EN267 – EN676
MZ Class 2 EN267 – EN676
BLU Class 3 EN267 – EN676
MX
Class 2 EN267
Class 3 EN676

Head :

TC Standard head
TL Extended head
Diagnostic : LP Led panel
ST Status panel

Flame control system :
FS1 Standard (1 stop every 24 h)
FS2 Continuous working (1 stop every 72 h)

Electrical supply to the system :
1/230/50 1/230V/50Hz
3/230/50 3/230V/50Hz
3/400/50 3N/400V/50Hz
3/230-400/50 3/230V/50Hz – 3N/400V/50Hz
3/220/60 3/220V/60Hz
3/380/60 3N/380V/60Hz
3/220-380/60 3/220V/60Hz – 3N/380V/60Hz
Auxiliary voltage :
230/50-60 230V/50-60Hz
110/50-60 110V/50-60Hz
ID : Differential switch
