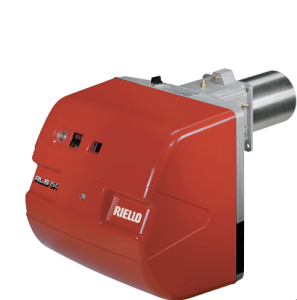

Seri burner RLS 50 mencakup rentang daya pembakaran dari 290 hingga 581 kW, dan telah dirancang untuk digunakan pada boiler air panas suhu rendah atau menengah, generator udara panas atau uap, dan boiler minyak diatermik. Pengoperasiannya bersifat “dua tahap”; burner dilengkapi dengan perangkat elektronik LED PANEL, yang memberikan diagnostik status burner. Optimalisasi emisi suara dijamin dengan penggunaan kipas dengan bilah lengkung terbalik dan material peredam suara yang terintegrasi dalam sirkuit penghisap udara. Kinerja kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik pada semua laju pembakaran. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang sederhana. Berbagai macam aksesori menjamin fleksibilitas kerja yang tinggi.

TECHNICAL DATA MODEL: RLS 50 TYPE: 686 T1
DELIVERY (1)2nd stage kW: 290 – 581/Kg/h: 24,5 – 49min.1st stage kW:100/Kg/h: 12,3
FUEL LIGHT OIL, viscosity at 20 °C: 6 mm2/s max (1,5 °E – 6 cSt)
NATURAL GAS: G20 (methane) – G21 – G22 – G23 – G25
GPL ,G30 (propane),G31(butane)Gas pressure at maximum delivery (2) gas: G20/G25/G31 mbar : 14/20,8/10,5 OPERATION – Intermittent (min. 1 stop in 24 hours)Two-stage (high and low flame) and single-stage (all – nothing)
NOZZLES number: 2
STANDARD APPLICATIONS Boilers: water, steam, diathermic oil
AMBIENT TEMPERATUR °C 0 – 40
COMBUSTION AIR TEMPERATURE °C max 60
ELECTRICAL SUPPLY V: 230-400 with neutral +/-10% – Hz: 50 – three-phase ~
ELECTRIC MOTORS rpm: 2800Fan motor : V : 220 / 240 – 350 / 415, W : 650, A : 3 – 1,7
Fan motor capacitor µF : – Pump motor : V : 220/240, W : 90, A : 0,8 Pump motor capacitor µF : 5
IGNITION TRANSFORMER V1 – V2 : 230 V – 2 x 5 kV, I1 – I2 : 1,9 A – 30 mA
PUMP delivery (at 12 bar) pressure range fuel temperature kg/h: 67, bar: 4 – 18, ° C max: 60
ELECTRICAL POWER CONSUMPTION: W max 910
ELECTRICAL PROTECTION: IP 44

DESIGNATION OF SERIES

Series : R
Fuel : S Natural gas
L Light oil
LS Light oil / Natural gas
N Heavy oil

Size
Operation : /1 One stageTwo stage
/M Modulating
/E Electronic cam
/P Proportioning air/gas valve
/EV Electronic cam predisposed for variable speed (with inverter)

Emission : … Class 1 EN267 – EN676
MZ Class 2 EN267 – EN676
BLU Class 3 EN267 – EN676
MX
Class 2 EN267
Class 3 EN676

Head :

TC Standard head
TL Extended head

Diagnostic :

LP Led panel
ST Status panel
Flame control system :
FS1 Standard (1 stop every 24 h)
FS2 Continuous working (1 stop every 72 h)

Electrical supply to the system :
1/230/50 1/230V/50Hz
3/230/50 3/230V/50Hz
3/400/50 3N/400V/50Hz
3/230-400/50 3/230V/50Hz – 3N/400V/50Hz
3/220/60 3/220V/60Hz
3/380/60 3N/380V/60Hz
3/220-380/60 3/220V/60Hz – 3N/380V/60Hz

Auxiliary voltage :
230/50-60 230V/50-60Hz
110/50-60 110V/50-60Hz
ID : Differential switch
