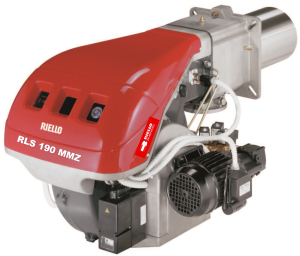

Seri pembakar RLS190/M MZ mencakup rentang pembakaran dari 550/1100 ÷ 2150 kW, dan telah dirancang untuk digunakan dalam boiler air panas atau super panas, generator udara panas atau uap, boiler minyak diatermik. Pengoperasiannya adalah “dua tahap” di sisi minyak dan “modulasi” di sisi gas dengan pemasangan regulator logika PID dan probe masing-masing.

TECHNICAL DATA RIELLO RLS 190

TYPE : 3488100 – 3488110 / 20052642 20011623 – 20011625
OUTPUT (1)
DELIVERY (1) 2nd stage
(MIN – MAX) kW 1100 – 2150 kg/h 93 – 181 1st stage
(MIN) kW 550 kg/h 46
FUEL LIGHT OIL, viscosity at 20 °C: 6 mm2/s max (1,5 °E – 6 cSt)
NATURAL GAS: G20 (methane) – G21 – G22 – G23 – G25
Gas pressure at maximum delivery (2) Gas: G20/G25 mbar 14 / 21
OPERATION – Intermittent (min. 1 stop in 24 hours)
Light oil: Two-stage (high and low flame) and single-stage (all – nothing)
Gas: Progressive two-stage or
modulating by kit (see ACCESSOIRES)

NOZZLES number 2
STANDARD APPLICATIONS Boilers: water,steam, diathermic oil
AMBIENT TEMPERATUR °C 0 – 40
COMBUSTION AIR TEMPERATURE °C max 60
PUMP delivery (at 12 bar)
pressure range kg/h : 230 bar 10-21 fuel temperatur 90° C max
CONFORMITY TO EEC DIRECTIVES 90/396 –2006/42 – 2004/108 – 2006/95
NOISE LEVELS (3) dBA 85
APPROVAL CE 0085BP0439
ELECTRICAL DATA
MODEL RLS 190/M MZ
ELECTRICAL SUPPLY : V 230 with neutral+/-10% 400 with
neutral +/-10% Hz 50 – three-phaes ~ 50 – three-phaes
ELECTRIC MOTORS rpm 2860
FAN MOTOR
V : 400 / 230
W : 4500/ 4500
A : 9,1/ 15,8
A : 73/ 126
PUMP MOTOR Pump motor capacitor
V : 220/240
W: 550
A: 3,6
µF: 25
IGNITION TRANSFORMER V1 – V2: 230 V – 2 x5 kV I1 – I2: 1,9 A – 30 mA
ELECTRICAL POWER CONSUMPTION W max 6000
ELECTRICAL PROTECTION IP 44

Peralatan standar:

– 1 flensa kereta gas

– 1 paking flensa

– 4 sekrup untuk mengencangkan flensa

– 1 layar termal

– 4 sekrup untuk memasang flensa burner ke boiler

– 2 pipa fleksibel untuk sambungan ke jaringan suplai minyak

– 2 puting untuk sambungan ke pompa dengan gasket

– Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
