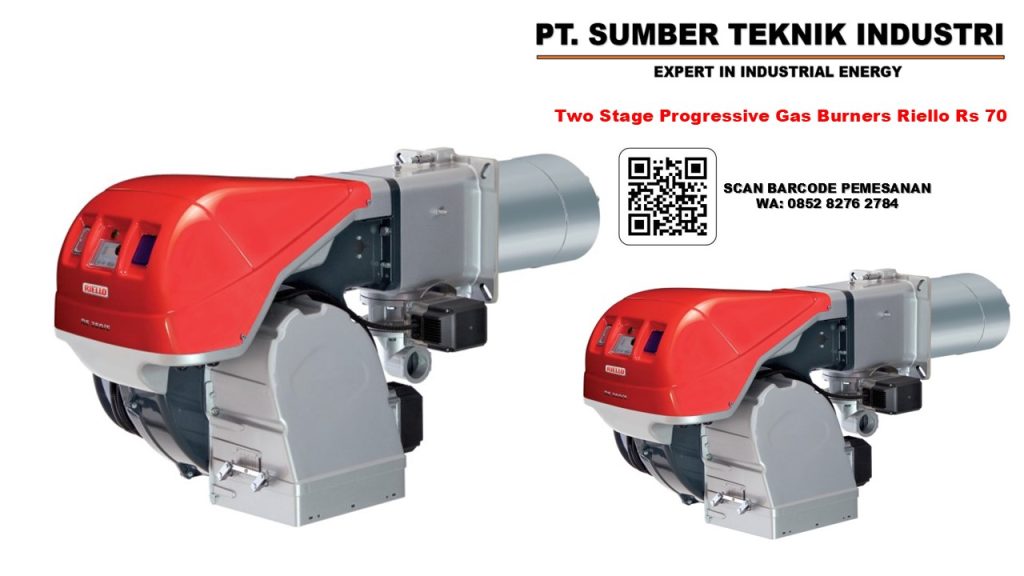

Seri burner RS 70 ​​mencakup rentang daya 465÷814 kW, dan telah dirancang untuk digunakan pada boiler air panas suhu rendah atau sedang, boiler udara panas atau uap, serta boiler minyak diatermik. Pengoperasiannya “progresif dua tahap”; burner dilengkapi dengan kotak kontrol pengaman burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan. Performa kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik di semua tingkat pembakaran.

Technical Datasheet Type RS70 MODEL : RS70

Burner operation mode : Two stage progressive

Modulation ratio at max. output : 2 ÷ 1

Servomotor : LKS210

Heat output : kW 192/465÷814

Heat output : Mcal/h 165/400÷700

Working temperature °C : min./max. 0/40

Net calorific value LPG gas kWh/Nm3 : 25,8

Density LPG gas kg/Nm3 : 2,02

Output LPG gas Nm3/h : 7,4/18÷32

Control box Type : RMG

Motor electrical power kW : 0,65

Ignition transformer V1 – V2 : 230V-1×8 kV 1A – 20 mA

Pembakar gas monoblok dengan aliran udara paksa dan operasi dua tahap, otomatis penuh, terdiri dari:

– Sirkuit hisap udara dengan material kedap suara

– Kipas berkinerja tinggi dengan bilah lurus

– Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh motor servo dengan cam variabel

– Motor starter pada 2800 rpm, fase tunggal / 220-230V / 50-60Hz atau tiga fase / 380-400V / 50-60Hz

– Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:

– kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi

– elektroda pengapian

– probe ionisasi

– distributor gas

– cakram stabilitas nyala api

– Sakelar tekanan udara minimum akan menghentikan pembakar jika jumlah udara di kepala pembakaran tidak mencukupi

– Kotak kontrol pengaman pembakar berbasis mikroprosesor, dengan fungsi diagnostik

– Steker dan soket untuk sambungan listrik yang dapat diakses dari bagian luar penutup

– Sakelar pemilihan nyala/mati pembakar

– Sakelar manual tahap 1-2

– Jendela inspeksi api

– Palang geser untuk memudahkan pemasangan dan perawatan

– Filter pelindung terhadap gangguan radio

– Tingkat perlindungan listrik IP X0D (IP 40). Perlengkapan standar

– 1 flensa rangkaian gas

– 1 paking flensa

– 4 sekrup untuk mengencangkan flensa

– 1 layar termal

– 4 sekrup untuk mengencangkan flensa pembakar ke boiler

– 4 colokan untuk sambungan listrik (RS 70 MZ fase tiga)

– Buku petunjuk pemasangan, penggunaan, dan perawatan

– Katalog suku cadang.
