MINYAK BERAT (DUA TAHAP) TEKAN 100N

PRESS 30 N 85/171 ÷ 342 kW
PRESS 45 N 114/205 ÷ 513 kW
PRESS 60 N 171/342 ÷ 684 kW
PRESS 100 N 285/490 ÷ 1140 kW

Pembakar seri PRESS N mencakup jarak tembak dari 171 hingga 1140 kW dan telah dirancang untuk digunakan dalam instalasi sipil dengan dimensi rata-rata, seperti area bangunan dan grup apartemen besar atau untuk digunakan dalam aplikasi industri, seperti pabrik kecil atau menengah. Operasi adalah dua tahap; servomotor menyesuaikan pembukaan peredam udara secara otomatis, untuk mendapatkan pengiriman udara yang tepat di kedua tahap. Pembakar dilengkapi dengan panel kontrol mikroprosesor yang memasok indikasi operasi dan diagnosis penyebab kesalahan. Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, memungkinkan kinerja optimal memastikan pembakaran yang baik dan mengurangi konsumsi bahan bakar dan tersedia dalam dua panjang yang berbeda untuk dipilih berdasarkan kebutuhan aplikasi tertentu. Dalam versi dasar, pembakar disuplai untuk digunakan dengan oli berat dengan viskositas 7°E, tetapi dapat disuplai dengan oli dengan viskositas lebih tinggi dengan kit pemanas khusus. Perawatan yang disederhanakan dicapai dengan sistem bilah geser, yang memungkinkan akses mudah ke semua komponen penting kepala pembakaran.

Specification STATE OF SUPPLY

Monoblock forced draught heavy oil burner, two stage operation, made up of:
– Air suction circuit
– Fan with forward curved blades
– Air dampers for air setting controlled by a servomotor
– Starting motor at 2850 rpm
– Combustion head, fitted with:
– stainless steel end cone, resistant to corrosion and high temperatures
– ignition electrodes
– flame stability disk
– Gears pump for high pressure fuel supply, fitted with:
– filter
– pressure regulator
– connections for installing a pressure gauge and vacuometer
– internal by-pass for single pipe installation
– Valve unit with a double oil safety valve on the output circuit;
– Oil preheater provided with chance of a thermometer application for temperature control;
– Servomotor for air damper regulation;
– Photocell for flame detection;
– Microprocessor-based burner safety control box, with diagnostic function
– Flame inspection window
– Slide bars for easier installation and maintenance
– Protection filter against radio interference
– IP X0D (IP 40) protection level.
Standard equipment:
– 2 flexible hoses for pipe connection
– 2 gaskets for flexible hoses
– 2 nipples for flexible hoses
– 1 thermal insulation screen
– 4 screws for fixing the burner flange to the boiler
– 2 nozzles (see table of available burner model)
– 2 extensions for bars (for long head version)
– Instruction handbook for installation, use and maintenance
– Spare parts catalogue.

LIGHT OIL (TWO STAGE) PRESS 1G 2G 3G,4G

PRESS GW 107/178 ÷ 356 kW
PRESS 1G 130/190 ÷ 534 kW
PRESS 2G 214/356 ÷ 712 kW
PRESS 3G 273/534 ÷ 1168 kW
PRESS 4G 415/830 ÷ 1660 kW

Pembakar seri PRESS G mencakup jarak tembak dari 107 hingga 1660 kW dan telah dirancang untuk digunakan dalam instalasi sipil dengan dimensi rata-rata, seperti area bangunan dan grup apartemen besar atau untuk digunakan dalam aplikasi industri, seperti pabrik kecil atau menengah. Operasi adalah dua tahap; pembakar dilengkapi dengan kotak kontrol keselamatan pembakar berbasis mikroprosesor yang memasok indikasi operasi dan diagnosis penyebab kesalahan. Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, memungkinkan kinerja optimal memastikan pembakaran yang baik dan mengurangi konsumsi bahan bakar. Fitur utama dari pembakar ini adalah keandalannya karena konstruksinya yang sederhana dan kuat, yang memungkinkan pengoperasian tanpa intervensi pemeliharaan khusus. Perawatan yang disederhanakan dicapai dengan sistem slide bar, yang memungkinkan akses mudah ke semua komponen penting dari kepala pembakaran. Semua komponen kelistrikan mudah diakses hanya dengan melepas panel pelindung, sehingga menjamin intervensi cepat dan sederhana pada komponen.

Specification STATE OF SUPPLY

Monoblock forced draught oil burner with two stage operation, fully automatic, made up of:
– Air suction circuit lined with sound-proofing material
– Fan with forward curve blades with high performance concerning pressure and air delivery
– Air damper for air setting
– Hydraulic ram for air damper control
– Starting motor at 2800 rpm, three-phase 400V with neutral, 50Hz (single-phase, 230V and 50Hz for the PRESS GW
model)
– Combustion head, that can be set on the basis of required output, fitted with:
– stainless steel end cone, resistant to corrosion and high temperatures
– ignition electrodes
– flame stability disk
– Fan pressure test point
– Gears pump for high pressure fuel supply, fitted with:
– filter
– pressure regulator
– connections for installing a pressure gauge and vacuometer
– internal by-pass for single pipe installation
– Valve unit with two delivery oil valves on the output circuit
– Photocell for flame detection
– Microprocessor-based burner safety control box, with diagnostic function
– Slide bars for easier installation and maintenance
– Protection filter against radio interference
– IP 44 electric protection level.
Standard equipment:
– 2 flexible pipes for connection to the oil supply network
– 2 gaskets for the flexible pipes
– 2 nipples for connection to the pump
– 4 screws for fixing the burner flange to the boiler
– 1 thermal screen
– Instruction handbook for installation, use and maintenance
– Spare parts catalogue

MINYAK RINGAN (Dua TAHAP) RL 34

RL 34 MZ 97/154 ÷ 395 kW
RL 44 MZ 155/235 ÷ 485 kW
RL 50 148/296 ÷ 593 kW
RL 64 MZ 206/391 ÷ 830 kW
RL 70 255/474 ÷ 830 kW
RL 100 356/711 ÷ 1186 kW
RL 130 486/948 ÷ 1540 kW
RL 190 759/1423 ÷ 2443 kW
RL 250 MZ 600/1250 ÷ 2700 kW

Pembakar seri RL mencakup jarak tembak dari 154 hingga 2700 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, ketel uap atau udara panas, ketel minyak diatermik. Operasi adalah “dua tahap”; pembakar dilengkapi dengan panel kontrol berbasis mikroprosesor, yang memasok indikasi status pembakar dan penyebab kesalahan. Optimalisasi emisi suara dijamin dengan desain khusus dari sirkuit pengisapan udara dan dengan bahan kedap suara yang terintegrasi. Performa kipas dan kepala pembakaran yang ditingkatkan, menjamin fleksibilitas penggunaan dan kerja yang sangat baik di semua tingkat pembakaran. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang sederhana. Beragam aksesori menjamin fleksibilitas kerja yang tinggi.

Specification STATE OF SUPPLY

RL 34 MZ – 44 MZ models
Monoblock forced draught oil burner with two stage operation, fully automatic, made up of:
– Air suction circuit with sound proofing material
– High performance fan with straight blades
– Air damper for air setting controlled by an adjustable hydraulic ram
– Starting motor at 2800 rpm, single-phase / 220-230V / 50-60Hz or three-phase 380-400V / 50-60Hz
– Combustion head, that can be set on the basis of required output, fitted with:
– stainless steel end cone, resistant to corrosion and high temperatures
– ignition electrodes
– flame stability disk
– Exclusive patented HCS (Housing Cooling System) with high thermal insulation and air circulation with continuous
air volume refresh for an active cooling system and avoid heat transfer to the electrical component housing
– Gears pump for high pressure fuel supply, fitted with:
– filter
– pressure regulator
– connections for installing a pressure gauge and vacuometer
– internal by-pass for single pipe installation
– Valve unit with an oil safety valve and two delivery oil valves on the output circuit
– Photocell for flame detection
– Microprocessor-based burner safety control box, with diagnostic function
– Plugs and Sockets for electrical connection, accessible from the external of the cover
– Burner on/off switch
– Flame inspection window
– 1st – 2nd stage manual switch
– Slide bars for easier installation and maintenance
– Protection filter against radio interference
– IP 44 electric protection level.
Standard equipment:
– 2 flexible pipes for connection to the oil supply network
– 2 gaskets for the flexible pipes
– 2 nipples for connection to the pump
– 4 screws for fixing the burner flange to the boiler
– 1 thermal screen
– 2 Plugs for electrical connection (RL 34-44 MZ single-phase)
– 3 Plugs for electrical connection (RL 44 MZ three-phase)
– 2 slide bar extensions (for the extended head models)
– Instruction handbook for installation, use and maintenance
– Spare parts catalogue.

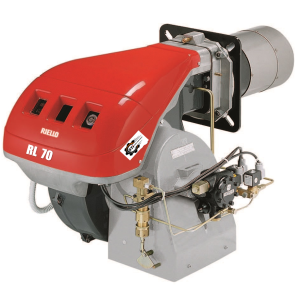

LIGHT OIL (TWO STAGE) RL 70

RL 34 MZ 97/154 ÷ 395 kW
RL 44 MZ 155/235 ÷ 485 kW
RL 50 148/296 ÷ 593 kW
RL 64 MZ 206/391 ÷ 830 kW
RL 70 255/474 ÷ 830 kW
RL 100 356/711 ÷ 1186 kW
RL 130 486/948 ÷ 1540 kW
RL 190 759/1423 ÷ 2443 kW
RL 250 MZ 600/1250 ÷ 2700 kW

Pembakar seri RL mencakup jarak tembak dari 154 hingga 2700 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, ketel uap atau udara panas, ketel minyak diatermik. Operasi adalah “dua tahap”; pembakar dilengkapi dengan panel kontrol berbasis mikroprosesor, yang memasok indikasi status pembakar dan penyebab kesalahan. Optimalisasi emisi suara dijamin dengan desain khusus dari sirkuit pengisapan udara dan dengan bahan kedap suara yang terintegrasi. Performa kipas dan kepala pembakaran yang ditingkatkan, menjamin fleksibilitas penggunaan dan kerja yang sangat baik di semua tingkat pembakaran. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang sederhana. Beragam aksesori menjamin fleksibilitas kerja yang tinggi.

Specification STATE OF SUPPLY

RL 34 MZ – 44 MZ models
Monoblock forced draught oil burner with two stage operation, fully automatic, made up of:
– Air suction circuit with sound proofing material
– High performance fan with straight blades
– Air damper for air setting controlled by an adjustable hydraulic ram
– Starting motor at 2800 rpm, single-phase / 220-230V / 50-60Hz or three-phase 380-400V / 50-60Hz
– Combustion head, that can be set on the basis of required output, fitted with:
– stainless steel end cone, resistant to corrosion and high temperatures
– ignition electrodes
– flame stability disk
– Exclusive patented HCS (Housing Cooling System) with high thermal insulation and air circulation with continuous
air volume refresh for an active cooling system and avoid heat transfer to the electrical component housing
– Gears pump for high pressure fuel supply, fitted with:
– filter
– pressure regulator
– connections for installing a pressure gauge and vacuometer
– internal by-pass for single pipe installation
– Valve unit with an oil safety valve and two delivery oil valves on the output circuit
– Photocell for flame detection
– Microprocessor-based burner safety control box, with diagnostic function
– Plugs and Sockets for electrical connection, accessible from the external of the cover
– Burner on/off switch
– Flame inspection window
– 1st – 2nd stage manual switch
– Slide bars for easier installation and maintenance
– Protection filter against radio interference
– IP 44 electric protection level.
Standard equipment:
– 2 flexible pipes for connection to the oil supply network
– 2 gaskets for the flexible pipes
– 2 nipples for connection to the pump
– 4 screws for fixing the burner flange to the boiler
– 1 thermal screen
– 2 Plugs for electrical connection (RL 34-44 MZ single-phase)
– 3 Plugs for electrical connection (RL 44 MZ three-phase)
– 2 slide bar extensions (for the extended head models)
– Instruction handbook for installation, use and maintenance
– Spare parts catalogue.

LIGHT OIL (ONE STAGE) RIELLO 40 G10

G3 23,8 ÷ 35,5 kW
G3R 23,8 ÷ 35,5 kW
G3RK 15,0 ÷ 35,0 kW
G5 28,0 ÷ 60,0 kW
G5R 28,0 ÷ 60,0 kW
G5RK 12,0 ÷ 60,0 kW
G7 29,0 ÷ 69,0 kW
G10 54,0 ÷ 120,0 kW
G20 95,0 ÷ 213,0 kW
G20S 95,0 ÷ 240,0 kW

Seri Riello 40 G dari pembakar minyak lampu satu tahap, adalah rangkaian lengkap produk yang dikembangkan untuk menanggapi permintaan apa pun untuk pemanas rumah. Seri Riello 40 G tersedia dalam sepuluh model berbeda, dengan output mulai dari 12 hingga 240 kW, dibagi menjadi empat struktur berbeda. Semua model menggunakan komponen yang sama yang dirancang oleh Riello untuk seri Riello 40 G. Tingkat kualitas tinggi menjamin kerja yang aman. Dalam mengembangkan pembakar ini, perhatian khusus diberikan untuk mengurangi kebisingan, kemudahan pemasangan dan penyesuaian, mendapatkan ukuran sekecil mungkin agar sesuai dengan semua jenis ketel yang tersedia di pasaran. Semua model disetujui oleh Standar Eropa EN 267 dan sesuai dengan Petunjuk Eropa untuk EMC, Tegangan Rendah, Efisiensi Mesin dan Boiler. Semua pembakar Riello 40 G dipecat sebelum meninggalkan pabrik.

STATE OF SUPPLY

Completely automatic monobloc light oil burners, one stage operation, made up of:
– Fan with forward curve blades
– Metallic cover lined with sound-proofing material
– Air damper, completely closed in stand by, with adjustment
– Single phase electric motor 230 V, 50 Hz
– Combustion head fitted with:
– stainless steel head cone, resistant to high temperatures
– ignition electrodes
– flame stability disk
– Geared pump for fuel supply, fitted with:
– filter
– pressure regulator
– attachments for fitting a pressure gauge and vacuum meter
– internal by-pass for preparing for single-pipe installations
– Fuel feed solenoid valve incorporated in the pump
– Photocell for flame detection
– Electronic flame control equipment
– Light oil nozzle
– IP X0D (IP 40) protection level
– Fuel pre-heater (optional)
– Reduced output ignition mechanism (optional).
Standard equipment:
– Two flexible pipes for connection to the light oil supply line
– Two nipples for connection to the pump
– Flange, screws and nuts for fixing
– Thermal gasket
– 7-pin plug (on request)
– Maintenance assembly
– Instruction handbook for installation, use and maintenance
– Spare parts catalogue.
